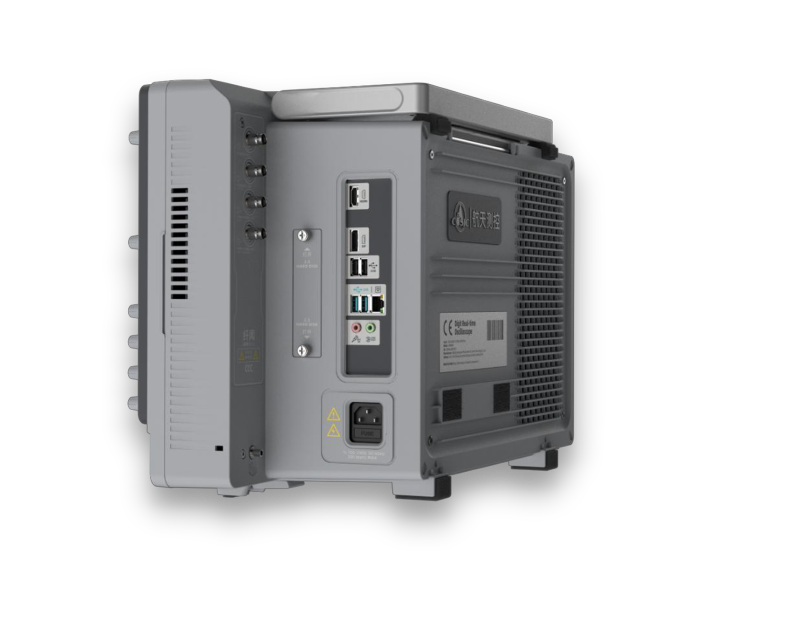

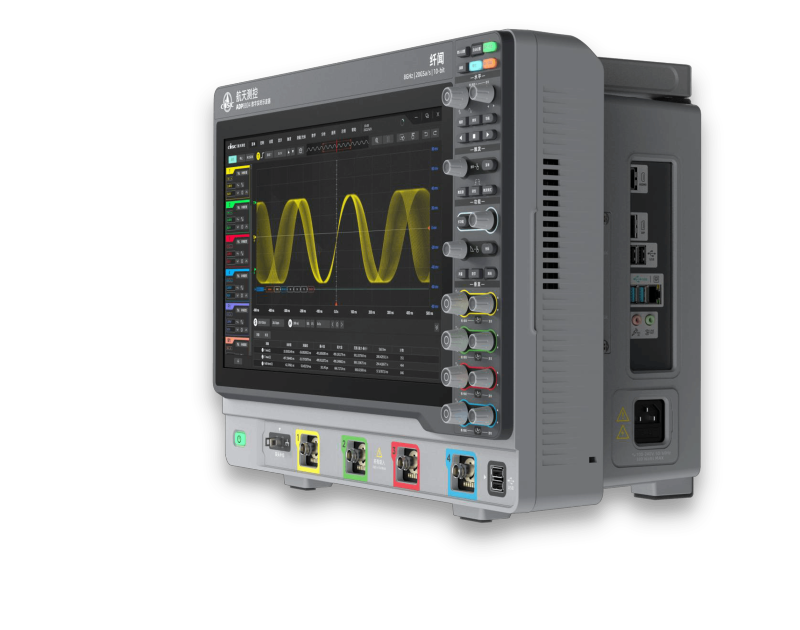

ADP8000系列數字實時示波器

分享到微信

×
ADP8000系列數字實時示波器采用創新技術設計，能夠提供卓越的測量能力。采用國產10位ADC和低噪聲前端結合工作，可以在高達8GHz的頻率范圍內提供卓越的性能和出色的信號完整性。內置實時數字濾波進一步改善噪聲性能。計算平臺采用高性能X86架構主機搭載Win10操作系統，配有高可靠性固態硬盤，實現快速啟動，15.6英寸電容觸摸屏支持多點觸控，具備良好的人機交互性能。
在線客服
產品詳情
                   型號                模擬帶寬              最高采樣率                     ADC位數            最大存儲深度
               ADP8804                 8.0GHz                20GSa/s                    10                 4Gpts
               ADP8604                 6.0GHz                20GSa/s                    10                 4Gpts
               ADP8404                 4.0GHz                20GSa/s                    10                 4Gpts








輸入通道：4個模擬通道


帶寬（-3dB）：8.0GHz ( ADP8804 ) ， 6.0GHz ( ADP8604 ) ， 4.0GHz ( ADP8404 )


垂直分辨率：10~16bits


典型上升/下降時間（10%~90%）：55ps ( ADP8804 ) ， 74ps ( ADP8604 ) ， 110ps ( ADP8404 )


輸入阻抗：50?±3.5%


輸入靈敏度：1mV/div~1V/div（50?），1mV/div~20V/div（1M?）


輸入耦合：50?直流，1M?直流、交流、GND


帶寬限制濾波器：20MHz、200MHz、500MHz、1GHz、2GHz、4GHz 、6GHz


直流增益精度：±Fs（滿量程）的2%


直流偏置精度：±（0.1div+2mV+1.5%偏置范圍）


最大輸入電壓：±5V（50Ω），±40V（1MΩ）


動態范圍：偏移屏幕中心±4格


過沖（典型值）：≤10%（50Ω）


通道間隔離度：≥50dB（ADP8804，直流至8.0GHz；ADP8604，直流至6.0GHz ； ADP8404，直流至4.0GHz）


偏置范圍：

                                                                          垂直擋位                                                                偏置范圍
                                                      ≤10mV/div                                                                  ±1.1V
                                                       20mV/div                                                                  ±1.5V
                                                       50mV/div                                                                   ±2V
                                                      100mV/div                                                                   ±2V
                                                      200mV/div                                                                  ±3.9V
                                                      500mV/div                                                                   ±5.5V












RMS本底噪聲（VRMS交流）：


   垂直擋位

RMS(mV)@20GSa/s

@8GHz@ADP8804

RMS(mV)@20GSa/s

@6GHz@ADP8604

RMS(mV)@20GSa/s

@4GHz@ADP8404

RMS(mV)@10GSa/s

@4GHz@ADP8804/A  DP8604/ADP8404

 1mV/div

0.58

0.52

0.44

0.69

2mV/div

0.59

0.54

0.44

0.69

5mV/div

0.57

0.52

0.44

0.66

10mV/div

1.03

0.89

0.76

1.13

20mV/div

0.95

0.85

0.71

1.05

50mV/div

1.88

1.59

1.37

2.01

100mV/div

3.50

2.87

2.57

3.77

200mV/div

6.74

5.62

4.88

7.09

500mV/div

16.05

13.48

11.55

17.06

 1V/div

27.60

22.53

19.95

29.66




















其他性能參數、價格、樣機適用申請等請通過上方電話或在線客服聯系我們！
